VARIABLES PARA EL DISEÑO.
- La forma, la topografía y la composición del terreno, sus características geotécnicas e hidrológicas, los rellenos y las construcciones existentes de antiguas instalaciones bajo la rasante.
- El programa de necesidades del CINN, que dispondrá de Salas Blancas (de Caracterización, de Síntesis, de Óptica, etc…), Área Administrativa, Área de aparcamiento de vehículos en el exterior del edificio, Espacio sin distribuir en el sótano como zona de estancia y/o intercambio de maquinaria para utilizar y/o desclasificar y otros espacios reservados para la ubicación de instalaciones (gases, ventilación, climatización,…).
- El nuevo edificio pretende reforzar el carácter simbólico e institucional del Centro existente en el INCAR.
- El programa de usos, la cabida del terreno, la orientación, la geometría del ámbito, la interconexión entre viales y con el resto de servicios existentes han condicionado la forma del edificio que se proyecta.
- El respeto a las zonas verdes y al conjunto de especies arbóreas existentes, así como la recuperación de la calidad ambiental del entorno, una vez han desaparecido las actividades industriales que sometían al entorno a una degradación paulatina.
- La incidencia de las vibraciones y del nivel acústico de onda aérea en las futuras instalaciones generadas por el tránsito ferroviario y por la carretera circundante.
- La calificación urbanística del terreno, el régimen de funcionamiento de los edificios existentes y las comunicaciones que se plantean y los usos del entorno inmediato.
PROGRAMA DE NECESIDADES COMPLEJO EN ESPACIOS VERSÁTILES Y FLEXIBLES.

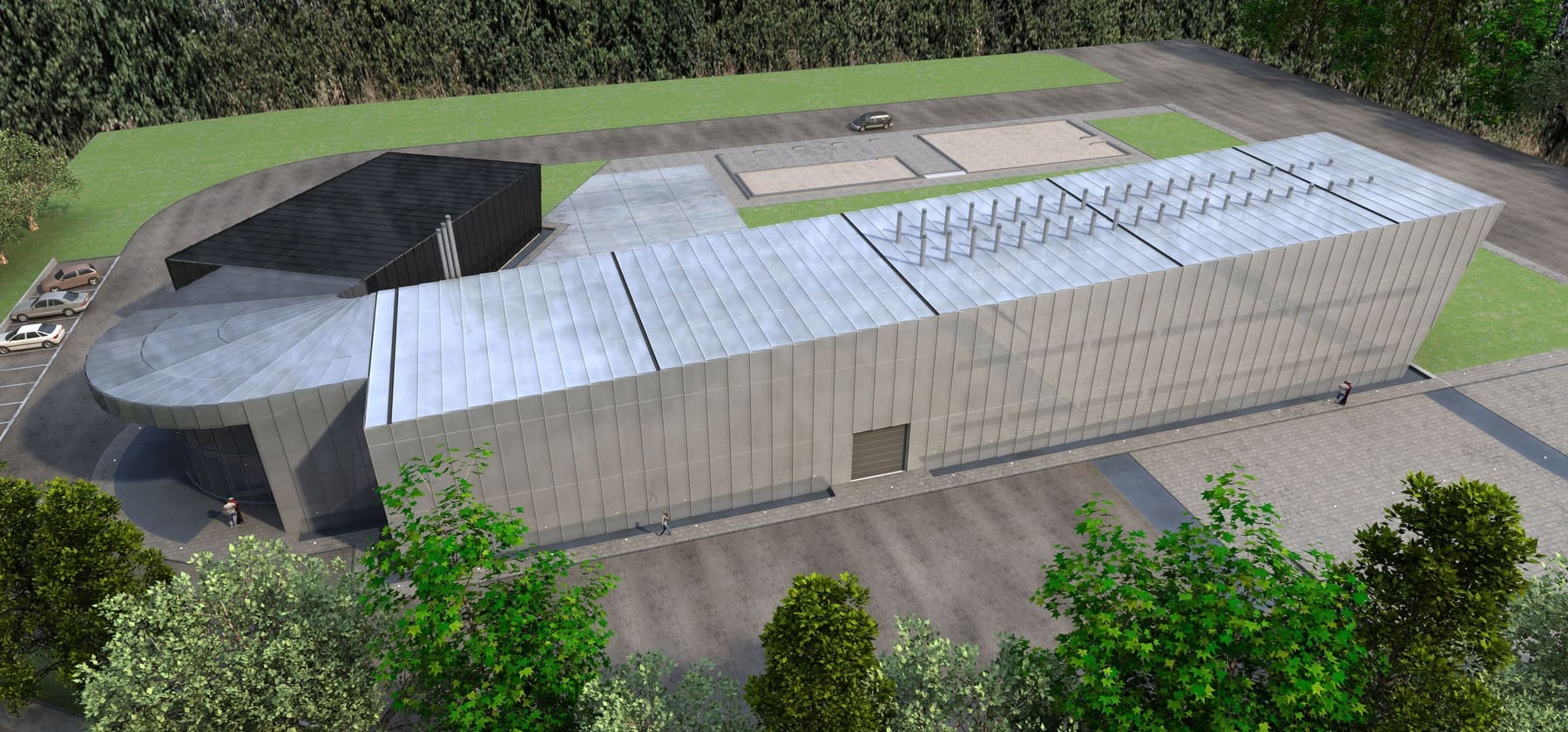

Su planta se ha resuelto en forma lineal, por considerar que, en este caso, es la más racional y eficaz. Se compone de un rectángulo de unos 15 metros de anchura y muy alargado, pero que ha sido “curvado” en un punto determinado para adaptar su geometría a la del área en la que se actúa y a los edificios existentes.
Esta disposición ha permitido distribuir un ala de mayor longitud, donde se ubican las Salas Blancas y otra de menor dimensión, ya después de la citada curvatura, donde se localizan las Salas Negras y la Administración.

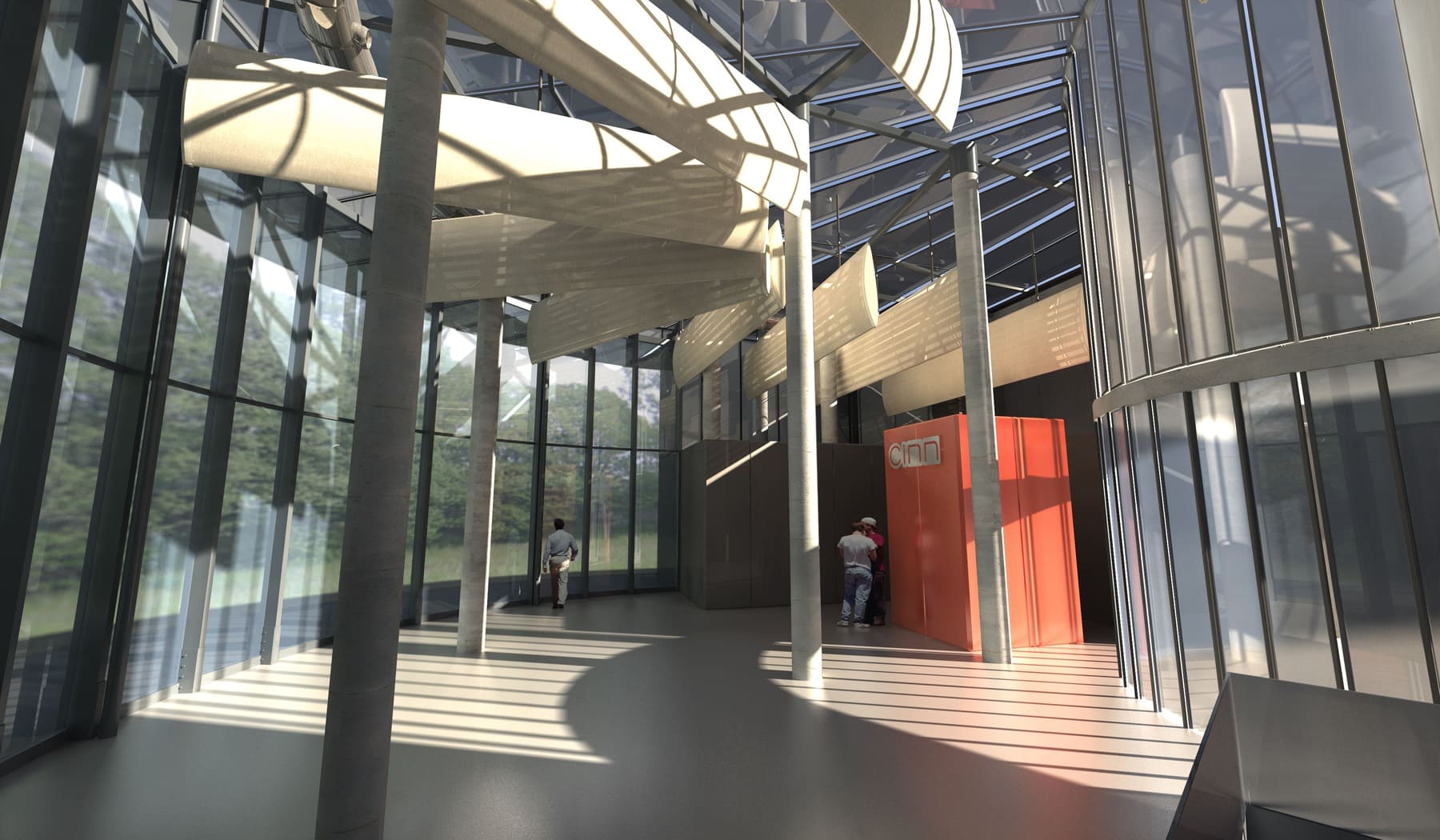

En la charnela, o curvatura, se distribuye el Área de Usos Múltiples. Bajo la rasante del terreno es donde se ubican las instalaciones, servicios, mecanismos, almacenes, salas, etc…, que son determinantes para el correcto funcionamiento del resto de Áreas, ya que son el centro neurálgico del Área de Investigación. Así pues, son tres áreas principales: de Investigación, Administrativa y de Servicios.
El Área de Investigación será ocupada por laboratorios (Salas Blancas y Salas Negras). Sus instalaciones presentan unos requisitos constructivos y unas características técnicas muy específicas, acordes con los programas y líneas de investigación que se desarrollen en el futuro.
El Área Administrativa incluye la zona de Dirección y de Gestión.
Las Áreas de Servicios están formadas por espacios de apoyo, como son las zonas de instalaciones y almacenes de suministro y/o intercambio de maquinaria, salas de mantenimiento y muelles de carga, que mayoritariamente se distribuyen en el sótano, o entre los usos a los que complementan, evitando la colocación de la maquinaria en la cubierta del edificio, al objeto de no introducir elementos extraños a la sencillez de su volumen.
Los flujos y los recorridos en el edificio son claros, precisos y se adaptan con facilidad a la variación de los programas de investigación que se desarrollen en el conjunto de una forma cíclica.
El inmueble cuenta con dos tipos de instalaciones y dependencias técnicas, atendiendo a la complejidad y a las necesidades energéticas que se desarrollan en su interior. El de prestaciones más elevadas lo forma el Área de Investigación, ya que necesita un gran requerimiento de energía y casi una veintena de tipos de gases, aire comprimido, agua purificada, vacío, etc…
ÁREAS DE TRABAJO.
El personal del CINN está especializado en diversas labores de claro carácter innovador (síntesis, procesamiento, caracterización,…). Se pueden distinguir las siguientes:
- Área de despachos: para evaluación y discusión de resultados fuera de los laboratorios, elaboración de trabajos escritos, procesos informáticos (cálculo, modelización y diseño), administración y gestión.
- Área de síntesis: ubicada en Sala Blanca clase 1.000, para síntesis química.
- Área de procesamiento: está formada por tres tipo de equipamiento, denominados “de conformado”, “de sinterización” y “de micromecanizado”. Son Salas Blancas de clase 10.000 y 100.000.
- Área de caracterización: térmica y mecánica. Son Salas Blancas, clase 100.000.
- Área antivibratoria de fuerte aislamiento acústico: para equipos que requieren condiciones especiales en ausencia de luz y de vibraciones. Son Salas Blancas clase 100.000.
- Área de usos múltiples-reunión: para la explicación y puesta al público del trabajo desarrollado en el Centro.
SISTEMAS CONSTRUCTIVOS DEL EDIFICIO.
En los diferentes sistemas constructivos determinados en el proyecto se han utilizado, siempre que ha sido posible, los materiales prefabricados y sistemas industrializados debido a la rapidez y facilidad de su puesta en obra, la exactitud en los procesos de montaje, la posible introducción de la alta tecnología en materiales e instalaciones que sea preciso, la disminución en la generación de residuos de la construcción, la flexibilidad y versatilidad en las variaciones espaciales y de localización de nuevas máquinas e instalaciones, etc…
Así, los sistemas industrializados están presentes en la estructura portante (pilares, vigas y forjados), en los cerramientos de las fachadas (paneles sándwich de hormigón armado de doble capa con aislamiento térmico intermedio), cerramientos exteriores (fachadas y cubiertas con doble lámina de vidrio laminar), cierres interiores entre Áreas (paneles sencillos de hormigón armado), cierres verticales y horizontales en paredes y techos de las Salas Blancas (paneles prefabricados autoportantes de chapa de acero y/o resina epoxi rellenos con poliuretano rígido y/o lana de roca, según los casos), acabados de suelos (pasta de resina epoxi) e instalaciones especiales (gases, vacío, agua purificada, etc…).
Todos los planos exteriores del edificio (fachadas, cubiertas y forjado techo sótano) están resueltos con sistemas de fachadas ventiladas de diversos tipos para permitir un óptimo acondicionamiento térmico, acústico y mantenimiento energético.
VOLUMEN Y FORMA.

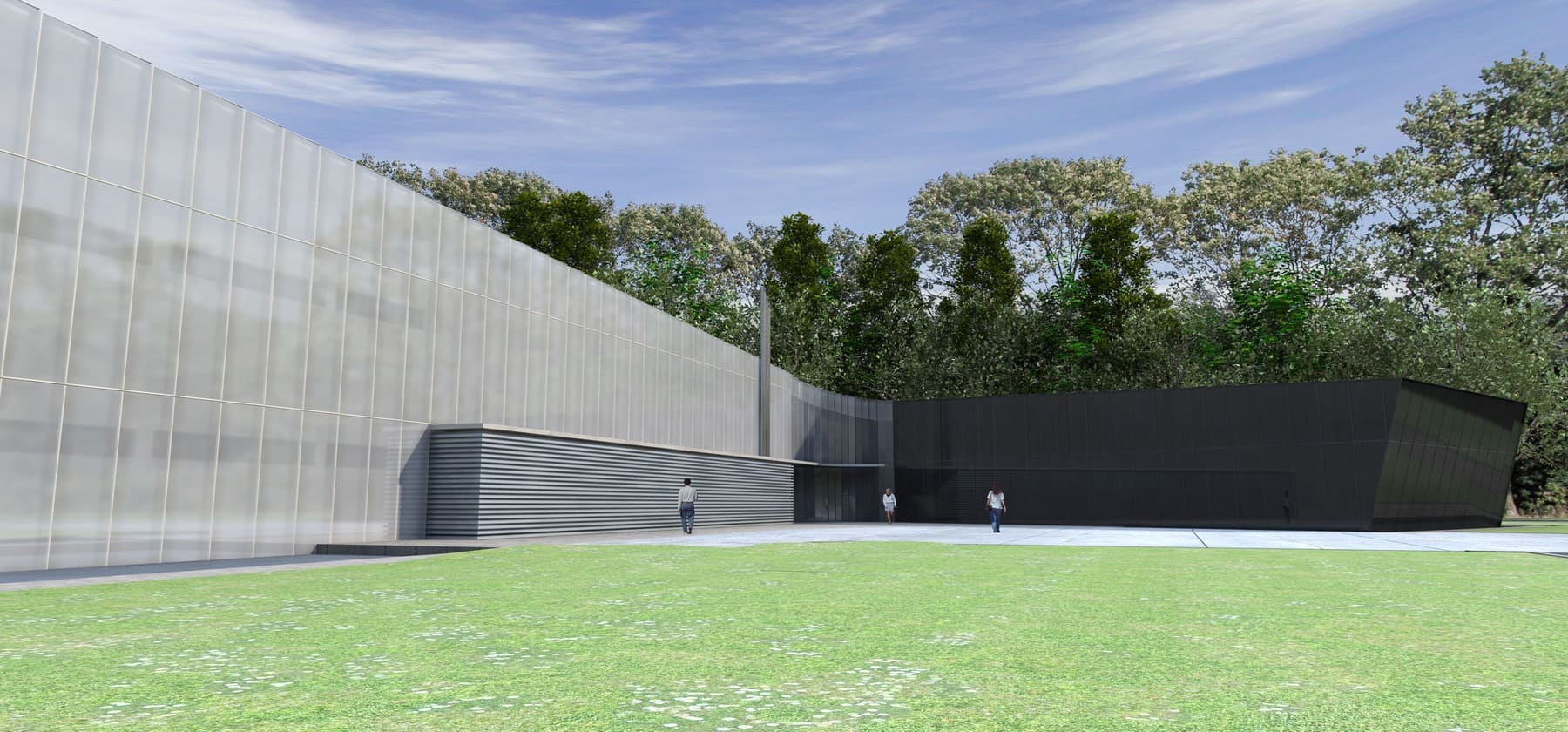

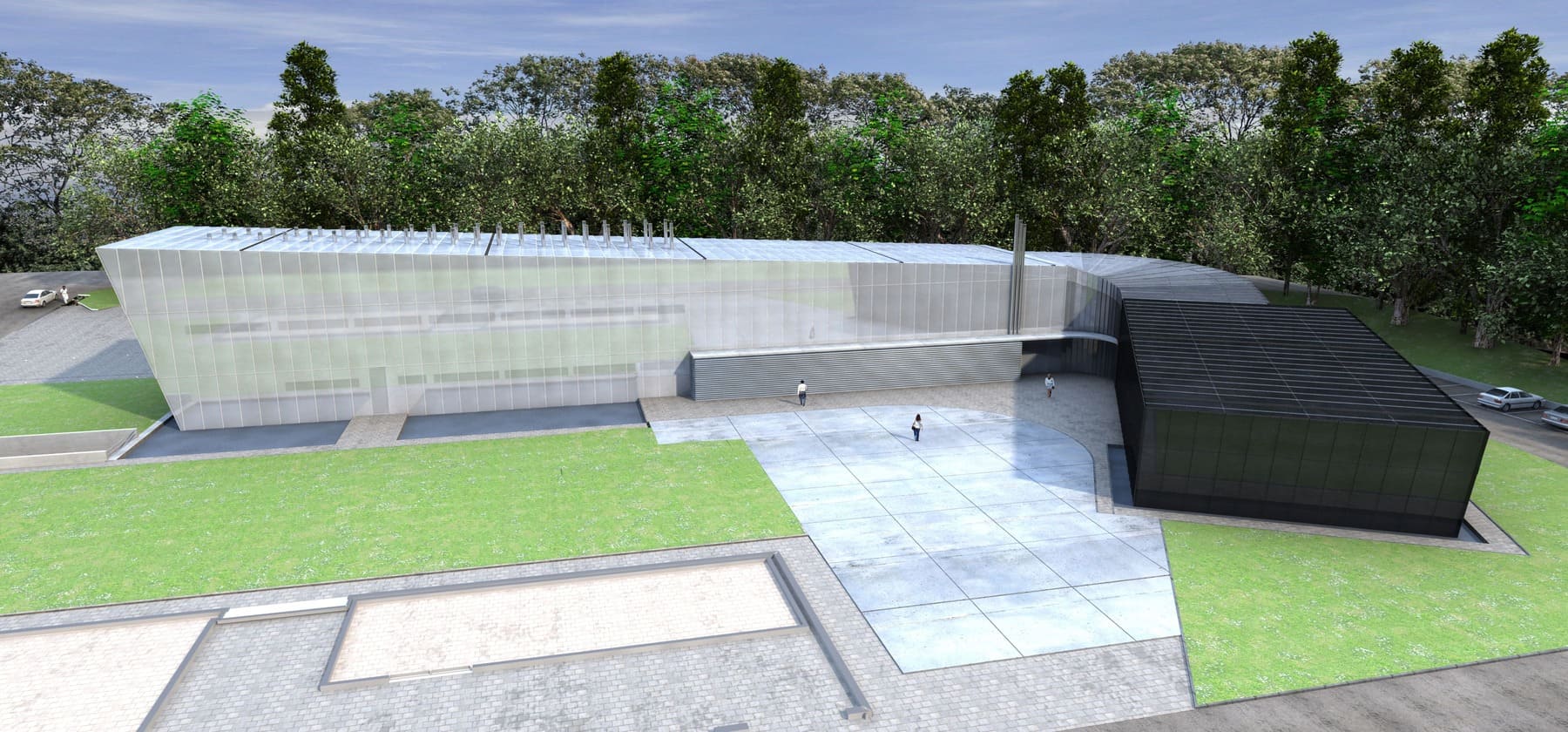

Desde el punto de vista volumétrico, el edificio emerge desde el terreno como un sólido que se independiza del plano horizontal.
Dadas las exigencias funcionales, gran parte del volumen prismático no demanda aperturas hacia el exterior, por lo que, para fortalecer el sentido de un mineral cristalizado que emerge desde el subsuelo sin pesantez, se introduce como material de acabado para la envolvente el vidrio que, aparte de coadyuvar a resolver las cuestiones térmicas y acústicas, procura al conjunto mayor ligereza y acusa la expresión de limpieza y transparencia.

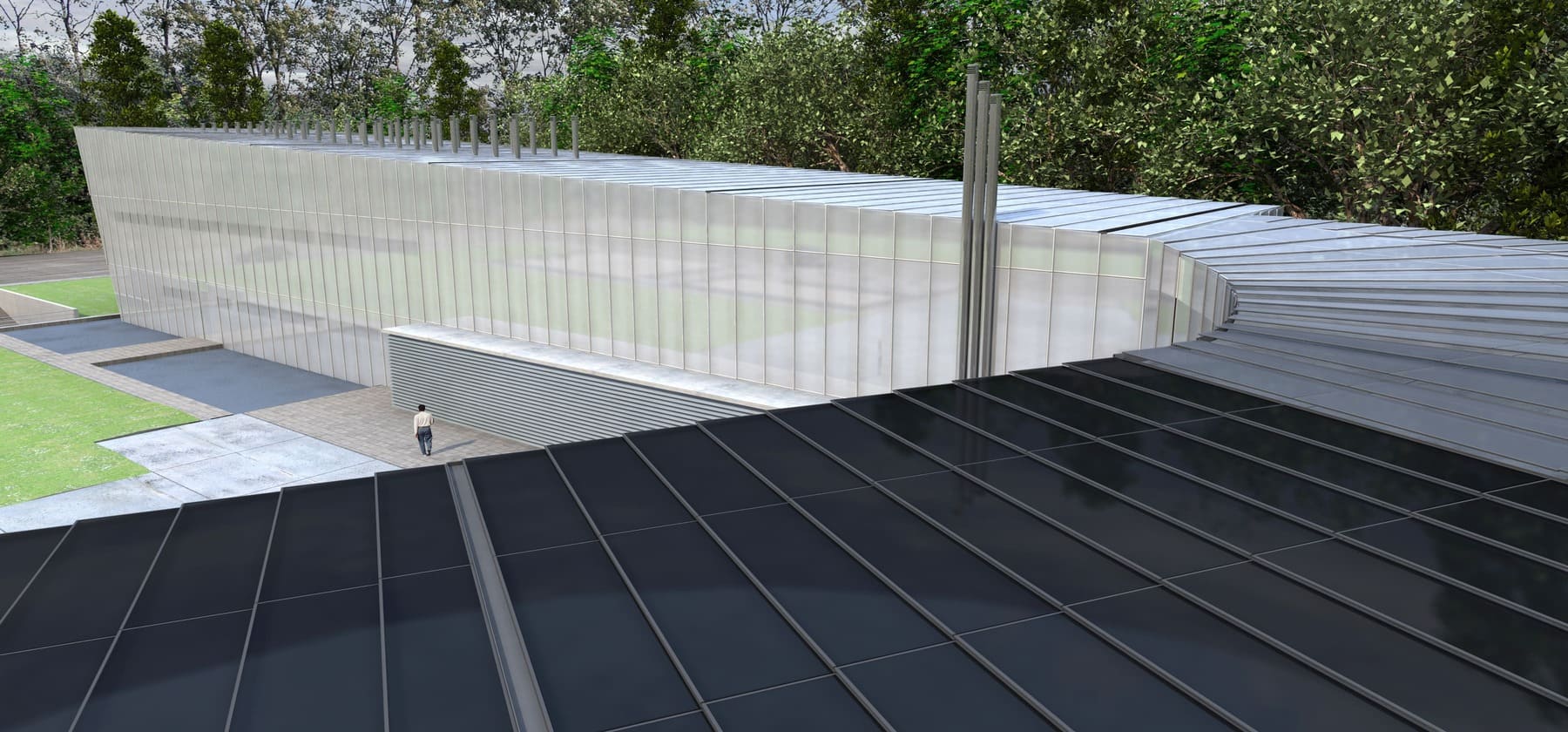

La cubierta inclinada mantiene una pendiente continua que da unidad al edificio y sólo se diversifica con las diferentes tonalidades que van desde el blanco hasta el negro pasando por una escala de grises, que matizan los procesos que se producen en su interior (desde Salas Blancas hasta Salas Negras).
Se busca sencillez y expresividad en unas formas arquitectónicas rotundas y claras que subrayan el carácter de innovación tecnológica, precisión en los procesos y de énfasis en el desarrollo de actividades alejadas de los mecanismos tradicionales de producción y desarrollo.
LA GEOMETRÍA, LA COMPACIDAD, LA ECONOMÍA, LA SOSTENIBILIDAD.
La compacidad, la economía de recorridos interiores, las soluciones constructivas, la industrialización, el uso de materiales duraderos y reciclables en su mayor parte, la integración en el entorno privilegiado, la facilidad en su mantenimiento y la eficiencia energética, han sido conceptos que guían este proyecto hacia criterios de sostenibilidad.
